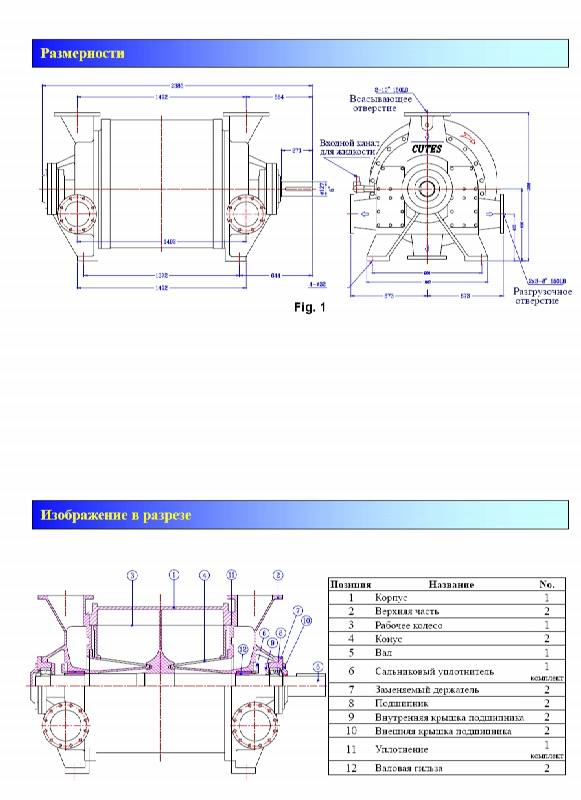

Нагружаемая сторона |
Свободная сторона |
Позиция № |
Деталь № |
Название частей |
Позиция № |
Деталь № |
Название частей |
1 |
M100 A |
Чугунный Корпус. Стандарт. |
|
|
|
Ml 00 В |
Корпус. 304 нержавеющая сталь. (Произвольный) |
|
|
|
5 |
M101 |
Концентрически и динамически сбалансированная сборка Ротора & Вала |
|
|
|
9А |
Ml 02 |
Шпонка ротора. Только для Ротора из нержавеющей стали. |
|
|
|
6 |
Ml 03 |
Вал. Углеродистая сталь S45C. (Стандарт) |
|
|
|
2 |
D104 |
Корпусное уплотнение. (набор из 3). |
2 |
F104 |
Корпусное уплотнение. (набор из 3). |
10 |
D105 |
Конус. |
12 |
F105 |
Конус. |
11 |
D106 |
Уплотнитель конуса. |
11 |
F106 |
Уплотнитель конуса. |
3 |
D107 |
Головка. |
3 |
F107 |
Головка. |
18 |
D107 ВС |
Заменяемый держатель. |
18 |
F107 ВС |
Заменяемый держатель. |
16 |
D108 |
Уплотнительное кольцо. |
16 |
F108 |
Уплотнительное кольцо. |
17 |
D109 |
Дринажное кольцо. |
17 |
F109 |
Дринажное кольцо. |
15 |
DUO |
Сальник. Нержавеющая сталь 316SS. (Стандарт) |
15 |
F110 |
Сальник. Нержавеющая сталь 316SS. (Стандарт) |
22 |
D111 A |
Внутреннее. Уплотнительное Кольцо. |
22 |
F111 A |
Внутреннее. Уплотнительное Кольцо. |
28 |
Dill В |
Bearing Grease Retainer. Drive End. |
30 |
Fill В |
Bearing Grease Retainer. Free End. |
26 |
Dill С |
Гайка, обеспечивающая натяг в подшипнике. |
|
|
|
20 |
D112 |
Внутренняя крышка подшипника. |
20 |
F112 |
Внутренняя крышка подшипника. |
21 |
D113 |
Уплотнитель Внутренней Крышки Подшипника |
21 |
F113 |
Уплотнитель Внутренней Крышки Подшипника |
22 |
D113A |
Уплотнительное кольцо. Внутренней Крышки Подшипника |
22 |
F113A |
Уплотнительное кольцо. Внутренней Крышки Подшипника |
19 |
D114 |
Подшипник. |
29 |
F114 |
Подшипник. |
25 |
D118 A |
Манжетное уплотнение. |
|
|
|
|
|
|
23 |
F118 |
Регулировочные шайбы. |
24 |
D119 |
Наружная крышка подшипника. |
31 |
F119 |
Наружная крышка подшипника. |
27 |
D119 A |
Уплотнительное кольцо. Наружной Крышки Подшипника. |
|
|
|
8 |
D120 |
Шпонка вала. |
|
|
|
4 |
D121 |
Пластина плакирования Нержавеющая сталь 304SS. (Произвольный) |
4 |
F121 |
Пластина плакирования Нержавеющая сталь 304SS. (Произвольный) |
7 |
D122 |
Валовая гильза. Нержавеющая сталь 304SS. |
7 |
F122 |
Валовая гильза. Нержавеющая сталь 304SS. |
9 |
D122 A |
Шпонка Валовой Гильзы. |
9 |
F122 A |
Шпонка Валовой Гильзы. |
14 |
D123 |
Пылезащитное кольцо. |
14 |
F123 |
Пылезащитное кольцо. |
13 |
D124 |
Крышка, прикрывающая отверстие. |
13 |
F124 |
|
